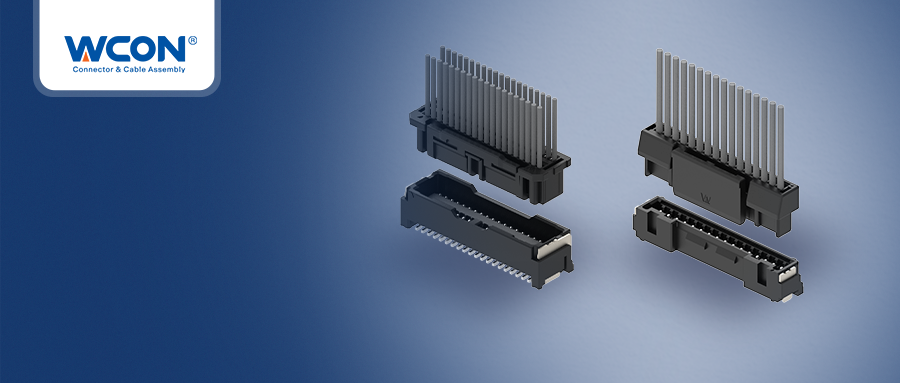

O rápido desenvolvimento da eletrônica automotiva em direção à inteligência e alta integração exige conectores com maior confiabilidade em espaços compactos. A Wcon Electronics lançou a série WF1258 de conectores fio-a-placa de alta densidade com passo de 1,25 mm, que atendem aos padrões automotivos SAE e USCAR, suportam vários métodos de montagem, como horizontal e vertical, e são equipados com uma estrutura de travamento forçado para garantir um travamento seguro.  A versão de duas fileiras possui uma trava interna, enquanto a versão de uma fileira possui uma trava externa, com forte adaptabilidade estrutural, adequada para cenários de alto desempenho, como sistemas auxiliares automotivos.

Os conectores automotivos da série WF1258 adotam um design de terminal de design de terminal de contato duplo, que constrói conexões físicas e elétricas paralelas por meio de dois pontos de contato elásticos independentes, aumentando significativamente a estabilidade do contato e a vibração de resistência, garantindo a confiabilidade das conexões elétricas em alta temperatura (-40 ° C a + 125 ° C) e ambientes de vibração, e é amplamente aplicável a aplicações compactas em eletrônicos automotivos e equipamentos industriais.

características do produto

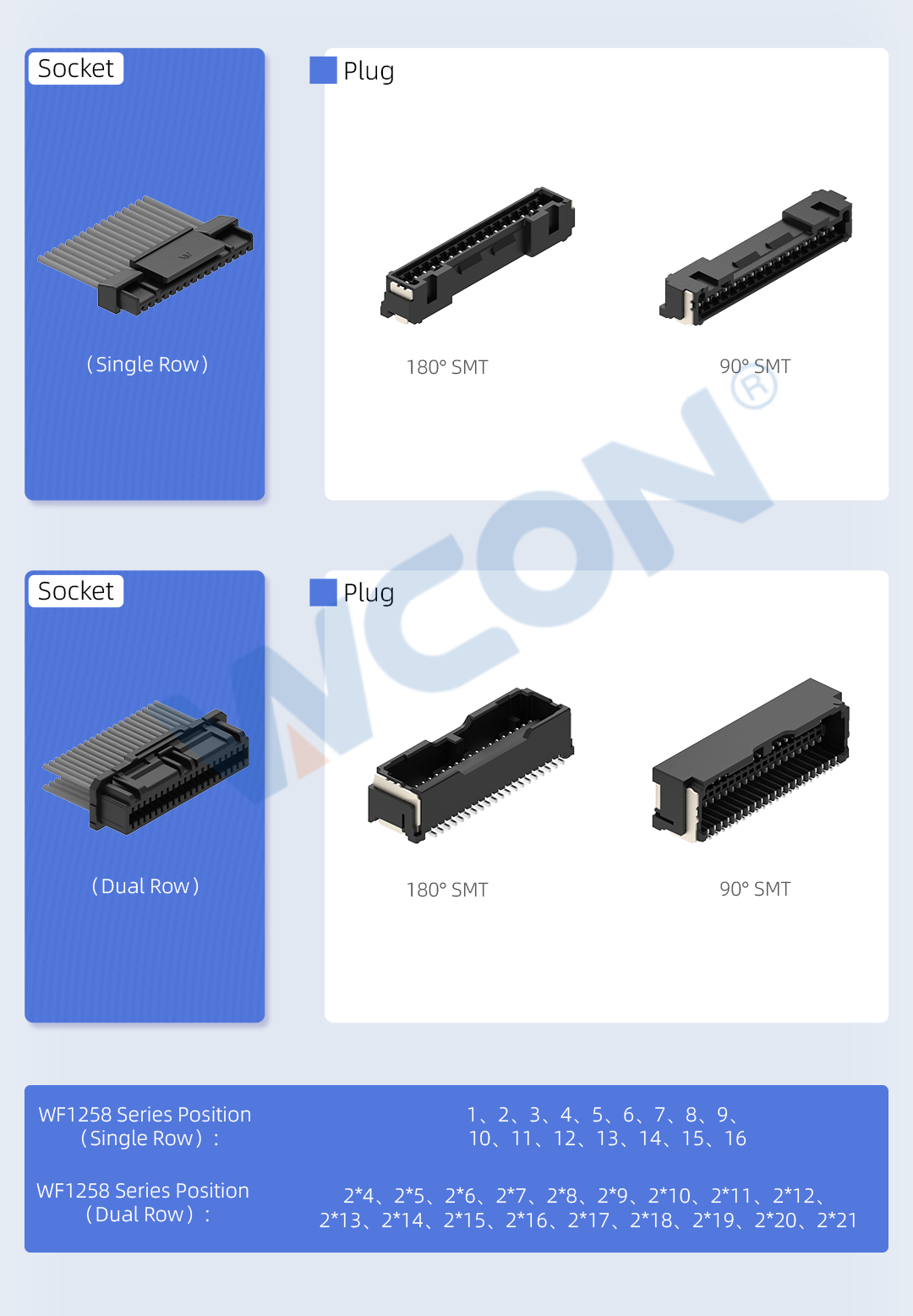

・Opções de acoplamento horizontal e vertical para configuração flexível

・Mecanismo de travamento seguro para conexões estáveis

・Tamanho compacto e alta densidade

・Equipado com abas de retenção para resistência à vibração e ao choque

Especificações de desempenho

・Corrente nominal: 3,6A máx.

・Temperatura de operação: -40 °C a +125 °C

・ Resistência de contato: 20mΩ máx.

・Bitola de fio compatível: AWG #26 a #30

・ Tensão de suporte: AC 500V por 1 min

Padrões

・SAE

・USCAR

Ficha Técnica

Aplicativos

・Automotivo: Sistemas Auxiliares

・Industrial: Transmissão de sinal

Obter informações

Baixe as especificações detalhadas da série WF1258 (PDF) e visualize o modelo 3D agora.

Contate-nos

Para obter mais informações sobre soluções de aplicação para os conectores da série WF1258, sinta-se à vontade para entrar em contato com nossa equipe de suporte técnico.
