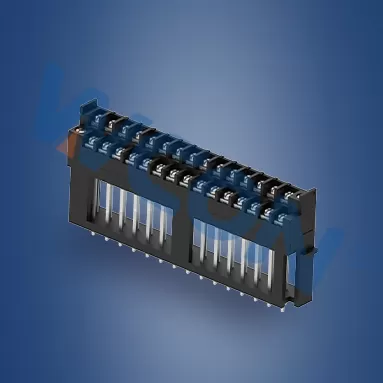

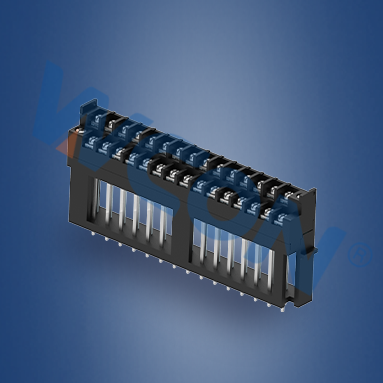

A série BH762 é um conector de bloco de terminais de fio a placa de passo de 7,62 mm que apresenta um design geral mais compacto, economizando efetivamente 30% no espaço de instalação. Utilizando terminação de parafuso, garante uma conexão firme e segura entre o fio e o terminal, resistindo efetivamente à vibração, garantindo estabilidade e evitando falhas de circuito causadas pelo afrouxamento do fio.

O produto apresenta uma variedade de especificações de fiação, incluindo barreira, fixa e tipos de grampo de mola, com posições de circuito variando de 12 a 42 pólos, oferecendo flexibilidade de fiação excepcional. Ele suporta uma corrente nominal de 10A e uma tensão nominal de 300V (AC/DC), garantindo um contato terminal estável e confiável para atender aos requisitos de transmissão de alta potência. Além disso, o produto está em conformidade com a classificação de retardamento de chama UL94V-0, fornecendo uma forte garantia para a operação segura e estável de sistemas elétricos industriais.

características do produto

Métodos de fiação flexíveis e confiáveis garantem uma transmissão estável de energia e sinal.

As classificações de alta corrente e tensão o tornam adequado para equipamentos de automação em grande escala.

Contagens de postes flexíveis e diversificadas estão disponíveis, permitindo a seleção com base nas necessidades do cliente.

O design de contato de mola dupla garante uma transmissão de sinal mais estável e confiável.

Especificações de desempenho

Corrente nominal: 10,0 A

Tensão nominal: 300 V AC / DC

Resistência de contato: 8 mΩ máximo.

Resistência de isolamento: mínimo 1000 MΩ.

Tensão suportável: 2500 V AC

Temperatura de operação: -40 ° C a + 120 ° C (incluindo aumento de temperatura)

Materiais

Invólucro: Resina termoplástica, UL 94V-0

 Terminais: Liga de cobre estanhada

Aplicativos

Automação Industrial

Obter informações sobre o produto

Clique para ver as especificações detalhadas e modelos 3D dos conectores da série  BH762

https://www.wcon.com/search.html?keyword=BH762
