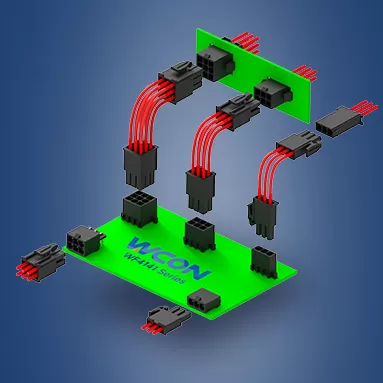

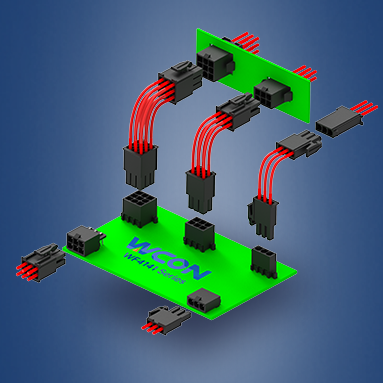

A série WF4141 é um conector fio a placa e fio a fio de passo de 4,14 mm. Apresentando um design de terminal de contato duplo, garante maior estabilidade e integridade do sinal. Com orientações de montagem horizontal e vertical, ele se adapta de forma flexível a layouts de PCB de alta densidade em controles industriais, eletrônicos automotivos e equipamentos médicos, fornecendo resistência à vibração e acoplamento seguro em ambientes hostis.





características do produto



A chaveamento de polarização em invólucros macho/fêmea evita o acoplamento incorreto.

A trava positiva garante um acoplamento resistente a altas vibrações e evita o desacoplamento dinâmico induzido por estresse

Configurações de acoplamento versáteis acomodam diversos requisitos de acoplamento

Os contatos de ponto duplo em terminais estilo crimpagem garantem maior integridade do sinal por meio de caminhos de contato paralelos.



Parâmetros



Corrente nominal: 7,0 A

Tensão nominal: 600 V AC / DC

Resistência de contato: 20 mΩ máx.

Resistência de isolamento: 1000 MΩ min

Tensão suportável: 1500 V AC

Temperatura de operação: -55 ° C a + 105 ° C (incluindo aumento de temperatura)



Padrões



IEC 60512

GB/T 5095



Aplicativos



Controle Industrial

Eletrônica automotiva

Equipamento médico



Obter informações sobre o produto

Clique para ver as especificações detalhadas e modelos 3D dos conectores da série  WF4141

https://www.wcon.com/search.html?keyword=WF4141
