Conectores de placa a placa de precisão de passo de 0,80 mm: soluções para automação industrial e aplicações de dispositivos médicos

2025-01-20 17:09

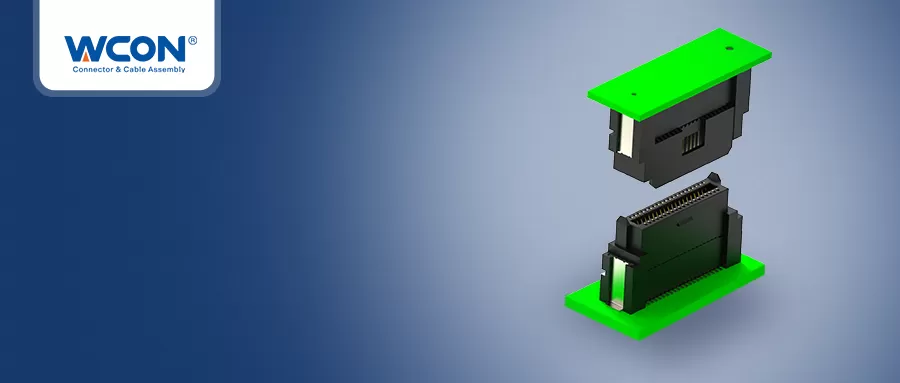

  Os conectores de placa a placa de precisão da série 3614 apresentam um passo ultrapequeno de 0,80 mm, permitindo uma utilização eficiente do espaço.  A altura de empilhamento dos pares macho e fêmea é flexível e variável, variando de 10,00 mm a 22,00 mm, com o número de circuitos variando de 20 a 160. Seja para equipamentos de automação industrial precisos ou dispositivos médicos complexos, esses conectores podem ajudá-lo a identificar a solução de aplicação mais adequada.



Os conectores de placa a placa de precisão da série 3614 são projetados, fabricados e testados em estrita conformidade com os padrões da indústria, como EIA-364, para garantir que cada conector atenda aos níveis de qualidade de classe mundial. Estamos empenhados em fornecer aos clientes soluções de conexão de alto desempenho e altamente confiáveis para ajudá-los a se destacar em um mercado competitivo.





Características do produto

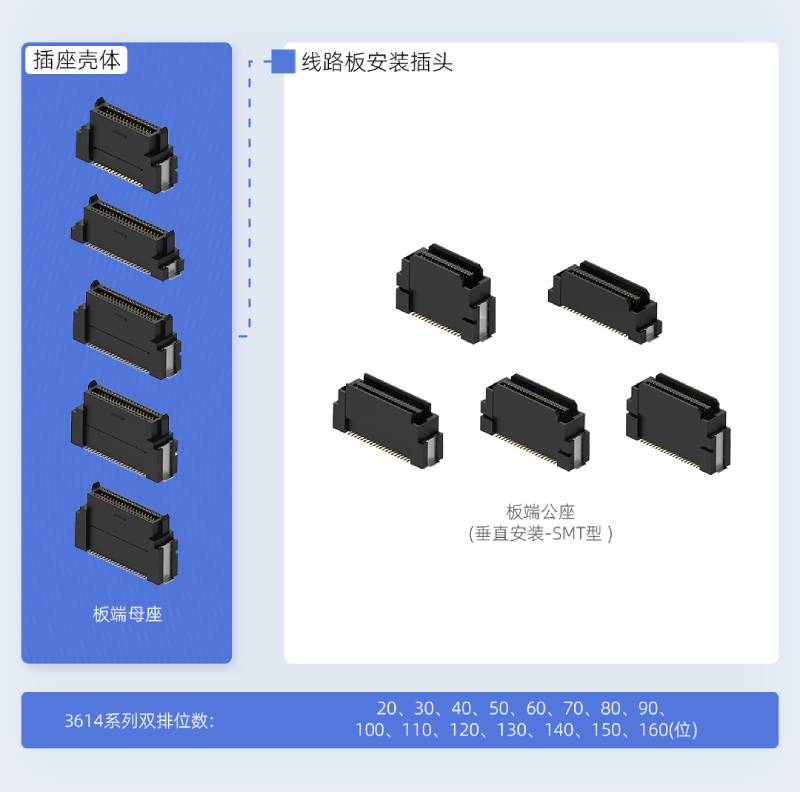

O número de circuitos varia de 20 a 160
Fornece 25 opções diferentes de altura de acoplamento
O suporte do pino adota a tecnologia de montagem em superfície (SMT)
O design exclusivo da estrutura anti-incompatibilidade evita efetivamente a incompatibilidade
Design de fechadura convexa simples, plug-in macho e fêmea com feedback audível
Inclui uma coluna de posicionamento para garantir o posicionamento preciso na placa de circuito.

Parâmetros
Corrente nominal: 0,5A
Temperatura de operação: -40 °C ~ + 105 °C
Resistência de contato: 65mΩ Max
Resistência de isolamento: 1000MΩ / Min
Tensão suportável:C.A. 250V/Min



Ficha técnica



Aplicação

  1. Automação Industrial:
    • Aplicado a equipamentos de controle de automação industrial, como PLC, inversor e servo acionamento, para obter conexões eficientes e estáveis entre placas de circuito.
  2. Equipamento médico:
    • Em equipamentos eletrônicos médicos e dispositivos de teste, conexões precisas entre placas de circuito interno são essenciais para garantir a transmissão e o processamento precisos de dados médicos.



Informações sobre o produto

https://www.wcon.com/search.html?keyword=3614



Conectores de placa a placa de precisão da série 3614
