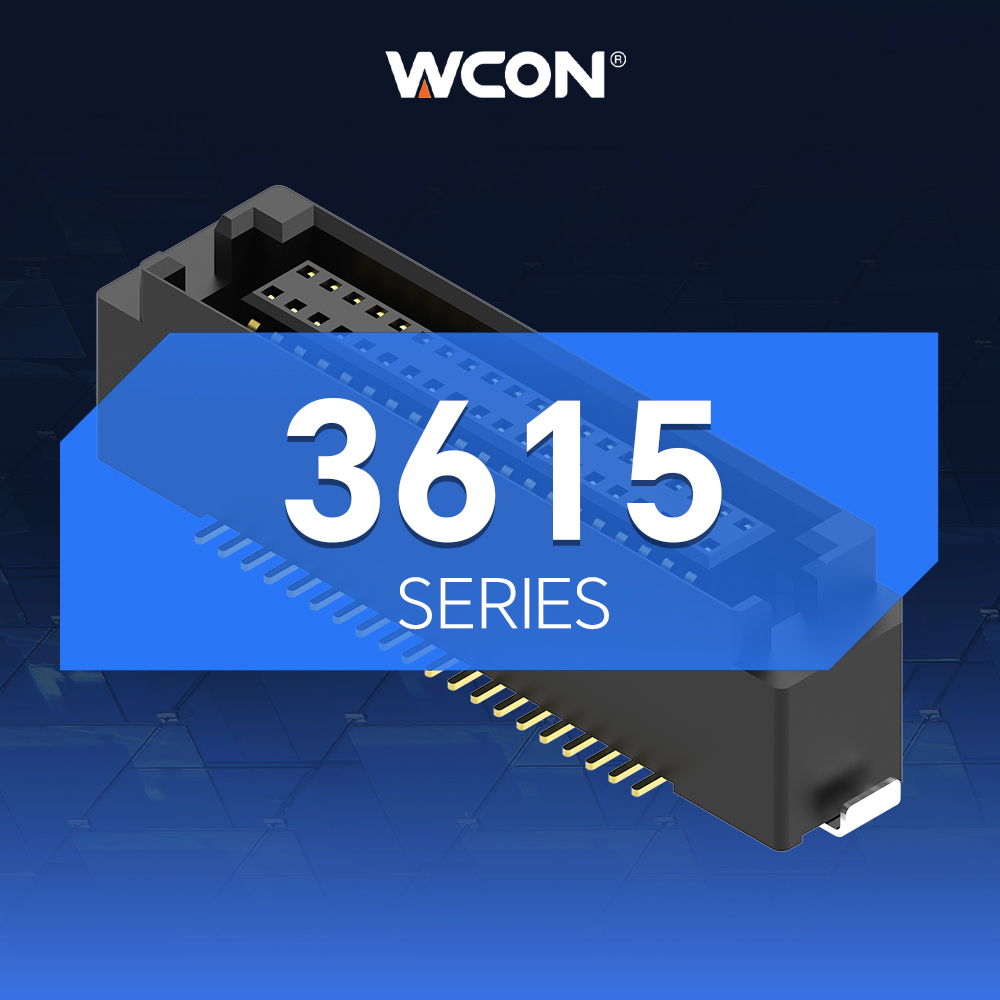

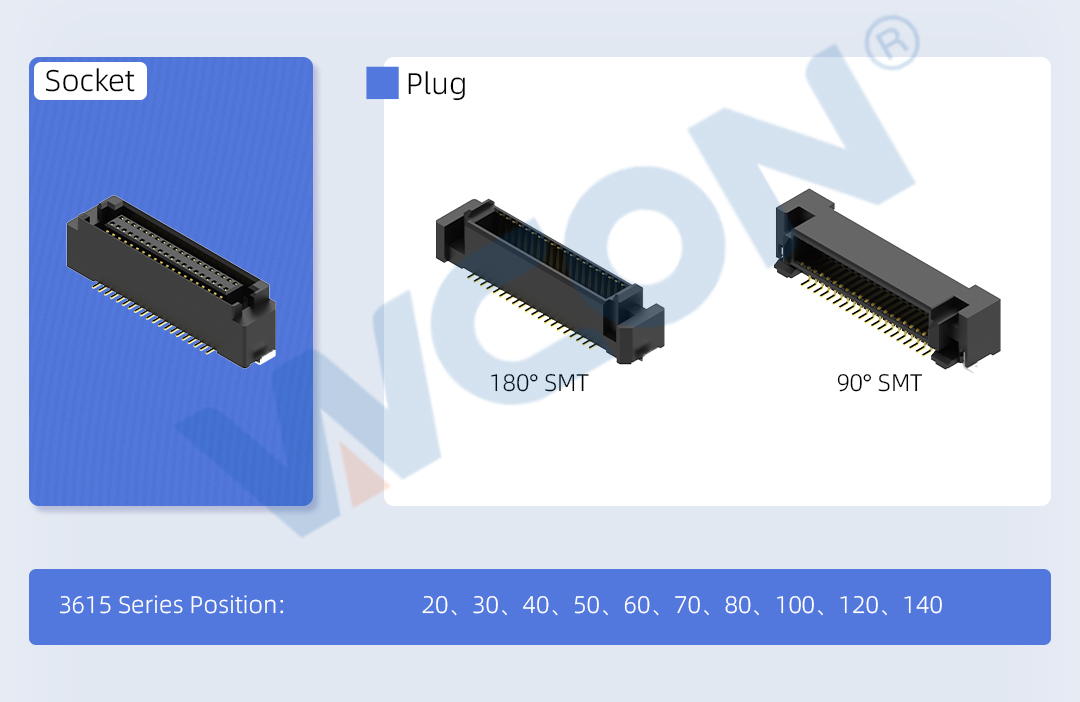

Na automação industrial de alto nível, interconexões de alta densidade exigem integridade do sinal sem concessões. Enfrentando esse desafio, a série 3615 da Wcon Electronics é um conector placa a placa de alta densidade com passo de 0,80mm, combinando um formato compacto com desempenho robusto para garantir uma transmissão estável de sinal em seus equipamentos.

Este produto incorpora pinos de alinhamento e recursos anti-inserção errada para um acoplamento preciso; suporta múltiplas alturas de empilhamento para acomodar diversos requisitos de empilhamento; e melhora a estabilidade da montagem da PCB por meio de um robusto mecanismo de retenção. Encontra ampla aplicação em setores críticos, como equipamentos de automação e computadores industriais.

Características do Produto

- Ampla faixa de altura de acoplamento: 7–17mm

- Até 140 pinos

- Projeto de clipe de trava para conexão segura

- Design polarizado para conexão correta.

Especificações de Desempenho

• Corrente nominal: 0,5A

• Tensão nominal: 200V CA

• Resistência de isolamento: 1000MΩ Min

• Tensão de suporte: 500V AC/Min

• Temperatura de operação: -40°C a +105°C

Padrões

- EIA 364

Ficha de Dados

Aplicativos

- Automação Industrial

- Equipamentos industriais

Acesse Recursos Técnicos

Baixe a ficha técnica detalhada da Série 3615 (PDF) e visualize o modelo 3D online para agilizar a seleção do projeto e o processo de design.

Solicite Suporte Profissional

Nossos especialistas técnicos estão prontos para ajudar com a seleção de produtos, soluções personalizadas e quaisquer dúvidas técnicas sobre a Série 3615.
