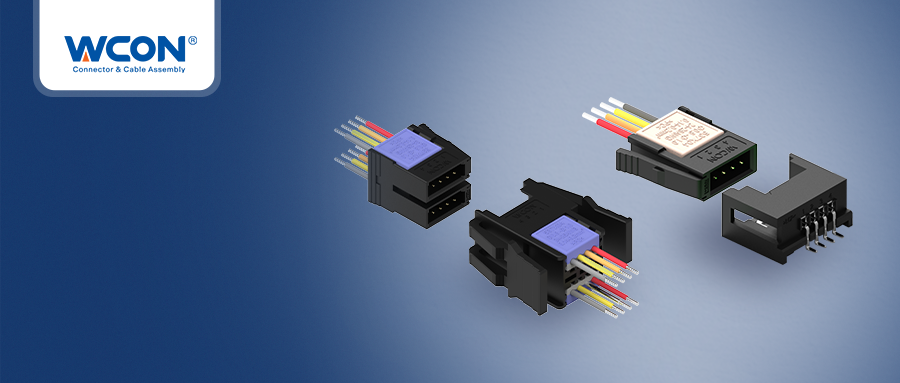

Conectores de microssensor da série 537X: a terminação IDC simplifica as conexões de automação industrial

2025-08-06 16:21

As séries 5371, 5372 e 5373 são conectores de microssensor de passo de 2,00 mm com alta densidade de integração, desempenho superior e alta confiabilidade.   Eles suportam a capacidade de integração de vários bitolas, otimizando significativamente a utilização de imóveis de PCB, permitindo projetos de dispositivos compactos.



Seu método exclusivo de terminação IDC elimina a necessidade de solda ou fixação por parafuso, permitindo a conexão rápida de sensores e outros componentes. Isso elimina a tediosa etapa de decapagem de fios, facilita a montagem e pode aumentar a eficiência da montagem em até 80%. Além disso, em comparação com as soluções tradicionais de terminais de solda ou crimpagem, a tecnologia IDC evita efetivamente o desperdício e detritos do fio.





características do produto



Instalação rápida : Tecnologia de deslocamento de isolamento IDC, sem necessidade de descascar fios, fácil de instalar.

• Suporte Multi-Gauge: compatibilidade de fio universal de 0,8–2,0 mm (20-26 AWG), capa de alívio de tensão codificada por várias cores para identificação visual do circuito.

Mecanismo de travamento: som de travamento nítido e vibração tátil quando conectado, fornecendo feedback tátil.

• Integração otimizada: integração multicircuito, design compacto, economiza 40% de área de PCB.



Especificações de desempenho



     Tensão nominal:   32 V CA / CC
     Corrente nominal:    3 A (20-26 AWG, por contato)
     Resistência de contato:   10 mΩ máx.
     Tensão de suporte:   1000 V CA (1 minuto)
     Temperatura de operação:    -20 ° C ~ + 85 ° C (26 AWG) (1,0 A máx.)
  -20 ° C ~ + 75 ° C (22-24 AWG) (2,0 A máx.)
  -20 ° C ~ + 60 ° C (20 AWG) (3,0 A máx.)



Material do produto



Hardware: liga de cobre

Plástico: Termoplástico, UL 94V-0



Aplicação



Industrial:Automação de fábrica,Controles industriais

Médico:Equipamento médico

Tráfego: Sistemas de Sinalização e Controle
