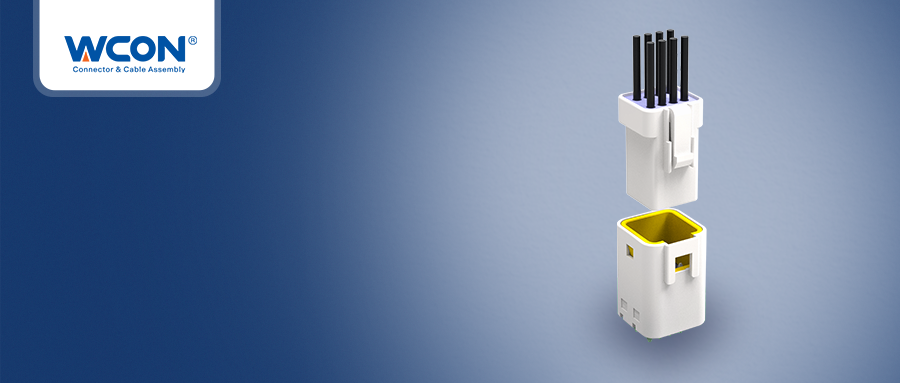

Conectores de grau automotivo da série 720001: tamanho pequeno, alta classificação de proteção

2024-11-27 16:31



        A série 720001 é um conector de grau automotivo altamente protegido com passo de 2,00 mm, destinado a aplicações fio a placa e fio a fio.



        O produto é projetado para atingir a classificação à prova d'água IPX7 por meio do acoplamento de travamento do invólucro de plástico e do design do anel de vedação extrudado. O produto pode ser submerso em água a uma certa profundidade por um período específico sem afetar seu desempenho, garantindo que o veículo possa operar com segurança em condições climáticas adversas e condições complexas da estrada.





CARACTERÍSTICAS DO PRODUTO

Posição: 2, 3, 4 (linha única), 6, 8 (linha dupla)

Classe de proteção IPX7, imersão à prova d'água

Com design de poste de posicionamento, posicionamento preciso

Terminais com tipo caixa, contato de dois pontos, design de elasticidade dupla, conexão estável e confiável



ESPECIFICAÇÕES

Classificação atual: 3,0 A (AWG # 22)

Classificação de tensão: 100 V AC / DC

Temperatura de operação: -40 °C ~ + 105 °C

Resistência de contato: Inicial≤10 mΩ, após o teste ambiental≤15mΩ

Resistência de isolamento: 1000MΩ以上

Tensão de suporte: AC 1000V / min

Faixa de fio: diâmetro da pele / AWG # 26 ~ # 22, diâmetro externo do cabo / ø1,4 ~ 1,7 mm



PADRÕES:

QC/T 1067



APLICAÇÕES DO PRODUTO:

Automotivo: Maçaneta da porta, assentos inteligentes



Conectores automotivos da série 720001
