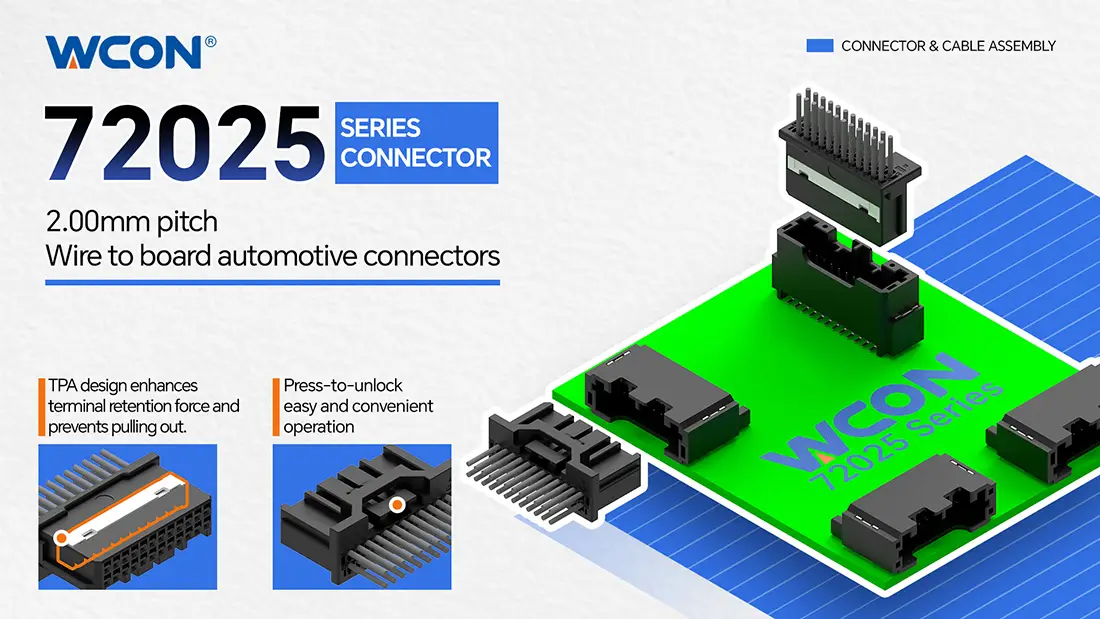

Conectores de fio para placa com passo 2,00mm da série 72025 | Uma Escolha Confiável para Eletrônicos Automotivos Compactos
Com a tendência para alta integração em eletrônicos automotivos, aplicações em veículos impõem exigências rigorosas aos conectores em termos de tolerância ambiental e integridade do sinal. A série 72025 da WCON Electronics é um conector de fio para placa de duas fileiras com passo de 2,00mm. Ele foi projetado especificamente para aplicações compactas, como sistemas de gerenciamento de baterias automotivas (BMS) e sistemas avançados de assistência ao motorista (ADAS).

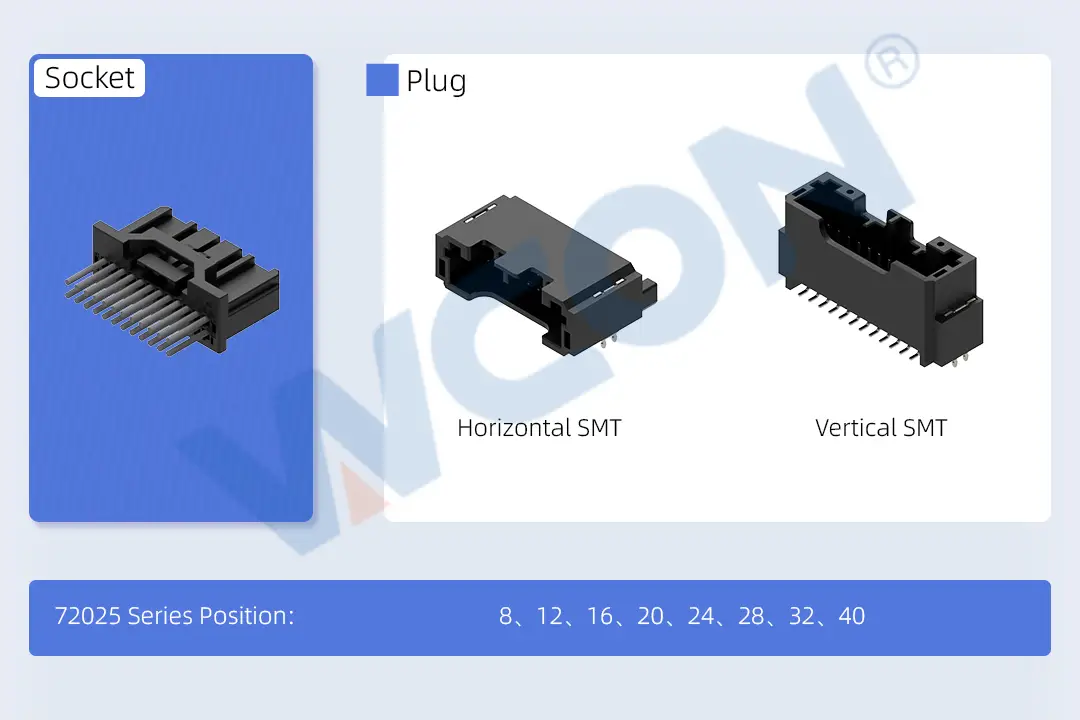

Esta série apresenta um design push-to-lock que fornece feedback audível e claro. Além disso, o design de travamento secundário TPA (Terminal Position Assurance) fornece força de retenção adicional, prevenindo efetivamente o desengatamento do terminal causado por vibração. Os terminais do lado da placa suportam tanto orientações de montagem em ângulo reto (horizontal) quanto verticais, acomodando de forma flexível vários requisitos de acoplamento com restrição de espaço. Esta série é amplamente aplicável a aplicações automotivas compactas, permitindo um layout de PCB mais eficiente em espaços limitados.
| Destaques do Produto | Especificações de Desempenho |
| - Projeto de trava para maior retenção de acasalamento; | - Corrente nominal: 3,0A |
| - Opções de conexão horizontal e vertical para acoplamento flexível; | - Tensão nominal: 50V |
| - SMT de dupla fileira para instalação automatizada; | - Resistência de isolamento: 100MΩ Min |
| - Projeto de travamento secundário TPA para maior retenção. | - Tensão de suporte: 1000 V CA/min |
| - Temperatura de operação: -40° C a +125° C | |
| - Bitola de fio aplicável: 22 AWG |
| Padrões | Áreas de Aplicação |
| - USCAR-2 | - Sistemas de Gerenciamento de Baterias Automotivas |
| - IEC 60512 | - Sistemas Avançados de Assistência ao Motorista Automotivo |
Ficha de Dados
