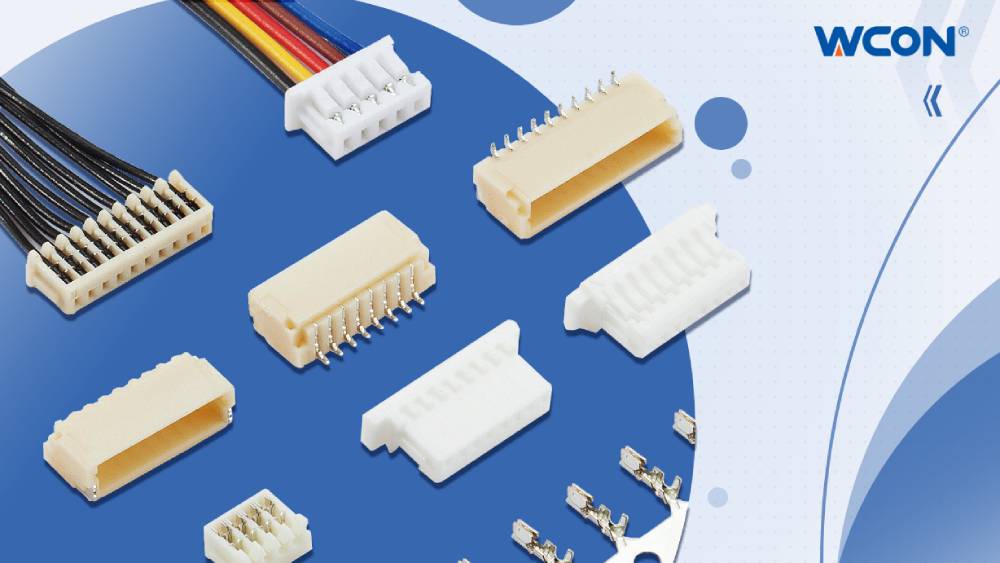

O WF1001 (A)  é um tipo de compressão, conector fio a placa com uma estrutura anti-desalinhamento projetada para fornecer transmissão de sinal de alto desempenho e resistente a vibrações para equipamentos.

       A série WF1001A de conectores fio-a-placa é projetada com um passo de precisão exclusivo de 1,00 mm e tamanho compacto, permitindo uma instalação flexível em espaços apertados de equipamentos. Seu design anti-plugue errado garante uma conexão precisa e segura, evitando efetivamente o risco de desconexão. Ao mesmo tempo, também suporta conexões verticais e horizontais, o que melhora muito a conveniência de instalação e operação de equipamentos industriais e atende a requisitos de aplicação diversificados.

 CARACTERÍSTICAS DO PRODUTO

1. Pequeno volume, alta densidade

2. Conexões verticais e horizontais, refletindo a diversidade de conexões

3. Extremidades da placa com abas de fixação para aumentar a estabilidade da placa do conector

4. Portas de bunda macho e fêmea à prova de maçante para evitar incompatibilidade durante o inter-acasalamento

ESPECIFICAÇÕES

 Classificação atual: 1.0A

 Classificação de tensão: 50V

 Temperatura de operação: -25 ° C ~ + 85 ° C

 Resistência de contato: inicial ≤10 mΩ, após o teste ambiental ≤20mΩ

 Resistência de isolamento: >100MΩ

 Tensão de suporte: AC 500Vmin

 Faixa de fioFaixa de fioVV: Diâmetro da pele/AWG#32、#28, Diâmetro externo do cabo/ø0,80 mm máx.

PADRÕES

  EIA-364

APLICAÇÕES DO PRODUTO

  Industrial: equipamentos de automação, computadores industriais

LINK DO PRODUTO

   https://www.wcon.com/search.html?keyword=WF1001A
