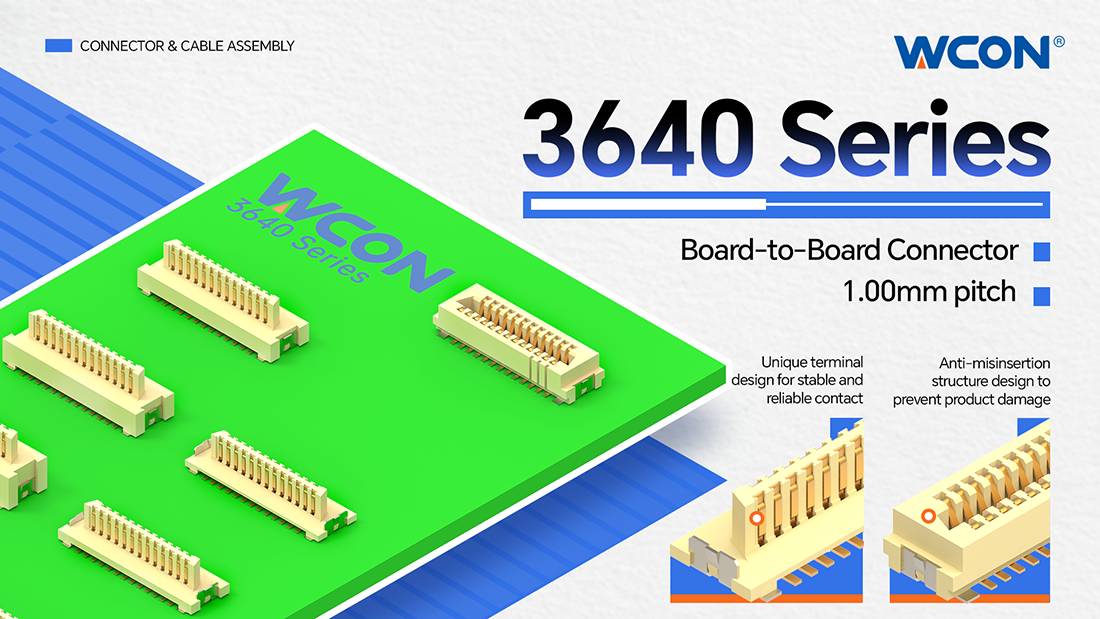

À medida que os equipamentos de automação industrial e comunicação continuam evoluindo em direção a uma densidade e modularização mais altas, eles exigem mais dos conectores placa a placa para eficiência de espaço superior e integridade do sinal. A série 3640 é um conector placa a placa de montagem em superfície de alta densidade com passo de 1,00 mm com um layout compacto de duas fileiras, oferecendo excelente desempenho elétrico e adaptabilidade espacial.

Este produto garante um contato estável e confiável por meio de um design de terminal exclusivo, incorpora retentores de metal para aumentar a força de retenção do PCB e integra estruturas anti-inserção incorreta para evitar efetivamente danos causados por conexões desalinhadas. Com alturas de empilhamento variando de 4,15 a 7,52 mm para seleção flexível, é amplamente aplicável em cenários de alta confiabilidade, como controle industrial, robôs humanóides e equipamentos de comunicação de rede.

características do produto

- O design robusto do terminal garante um acoplamento seguro

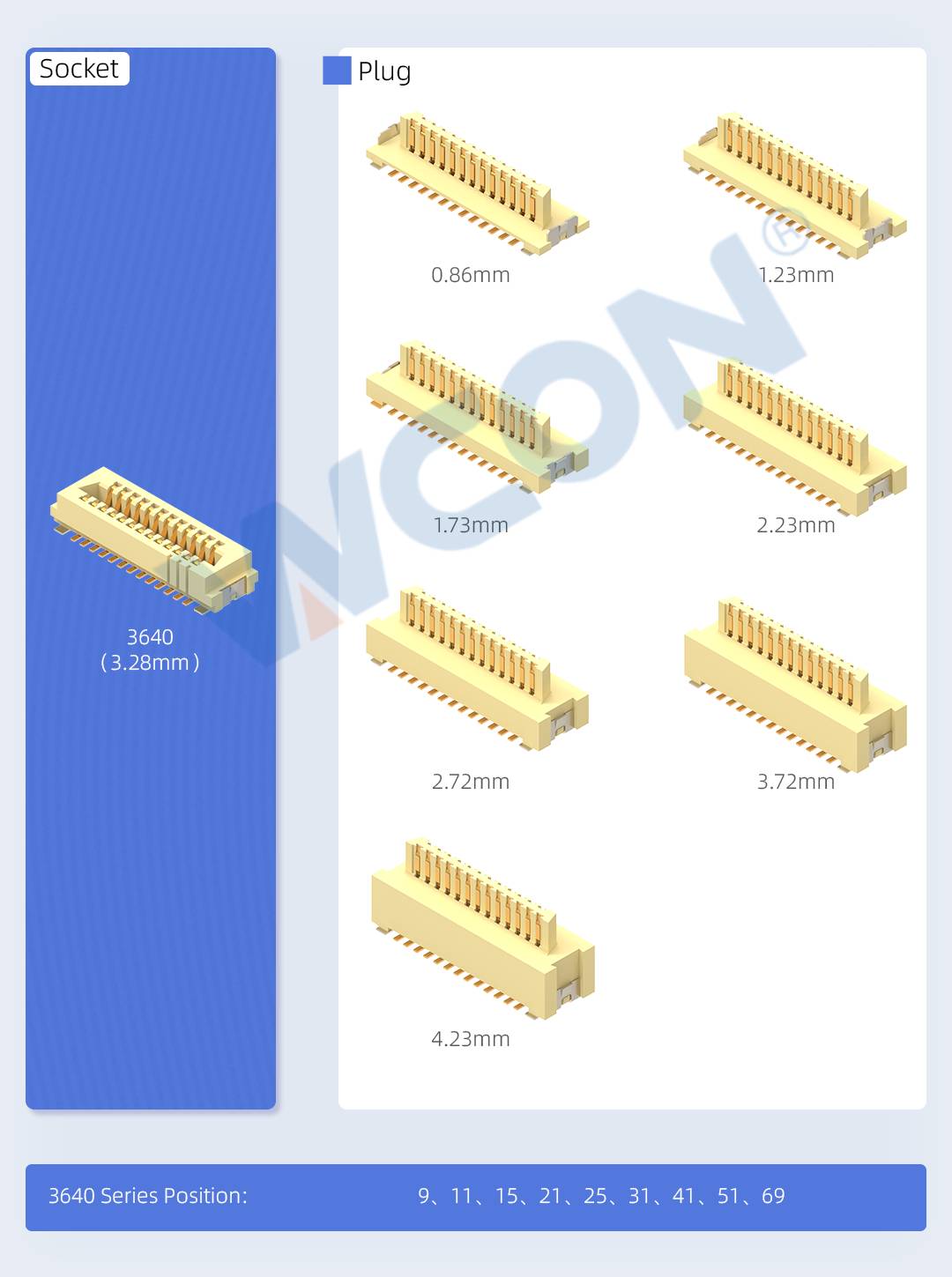

- Altura da pilha: 4,15 a 7,52 mm

- O design polarizado anti-inserção incorreta garante a conexão correta

Especificações de desempenho

- Corrente nominal: 1,0A

- Tensão nominal: 100V AC

- Resistência de isolamento: 500MΩ min

- Tensão suportável: 500V AC / min

- Temperatura de operação: -55 ° C a + 130 ° C

Padrões

- EIA 364

- IEC 60512

Dados da planilha

Aplicação

- Industrial: PLCs, gabinetes de controle de robôs, servoacionamentos

- Comunicações: Comunicações de rede, servidores

- Médico: Instrumentação

Acesse recursos técnicos

Faça o download da folha de dados detalhada da série 3640 (PDF) e visualize o modelo 3D on-line para simplificar o processo de seleção e design do projeto.

Solicite suporte profissional

Nossos especialistas técnicos estão prontos para ajudá-lo com a seleção de produtos, soluções personalizadas e quaisquer dúvidas técnicas para a série 3640.
